MEMBRANPUMPEN
HYGIENE
Pharma, Lebensmittel, Kosmetik
HAUPTEMERKMALE

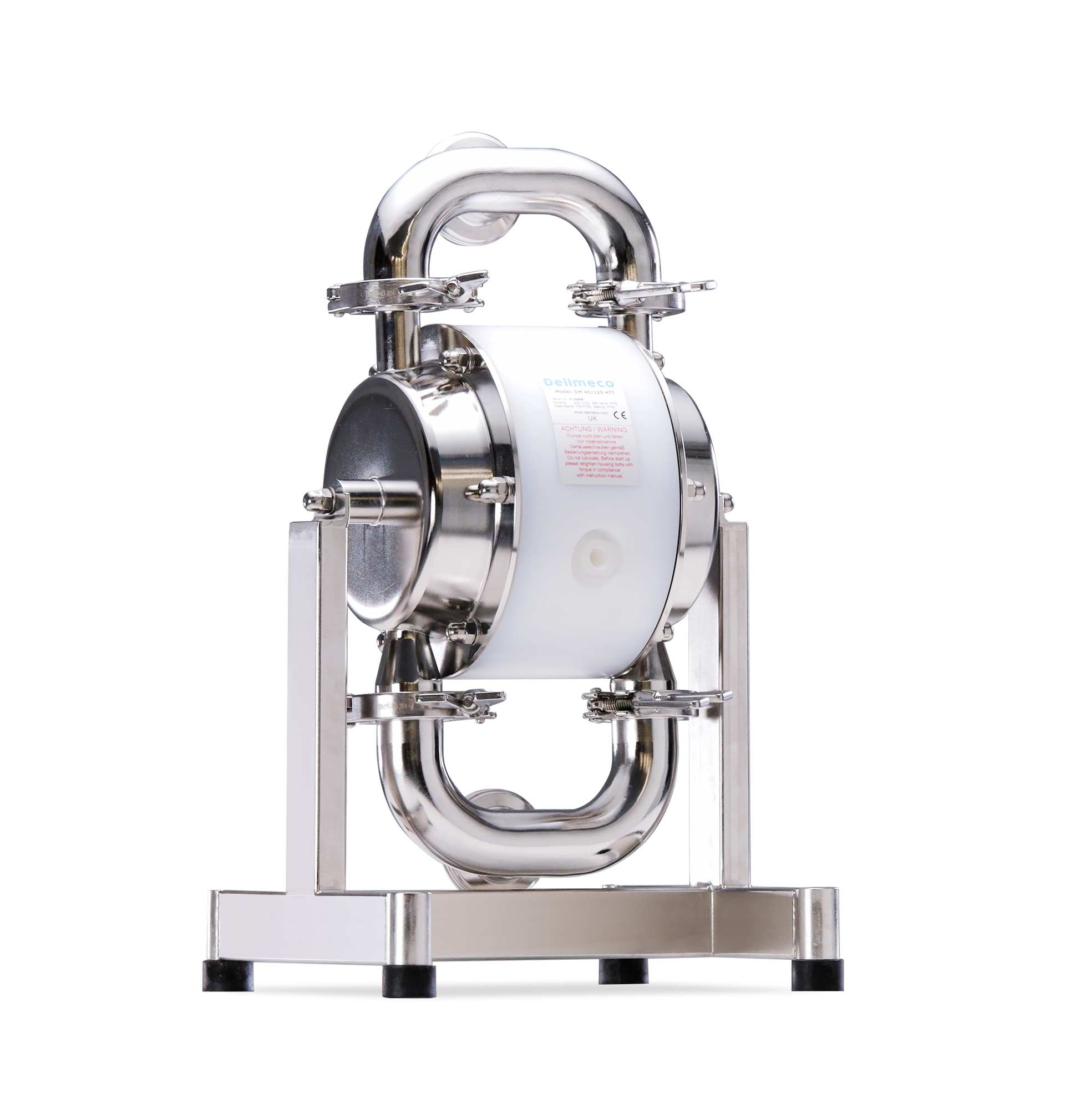

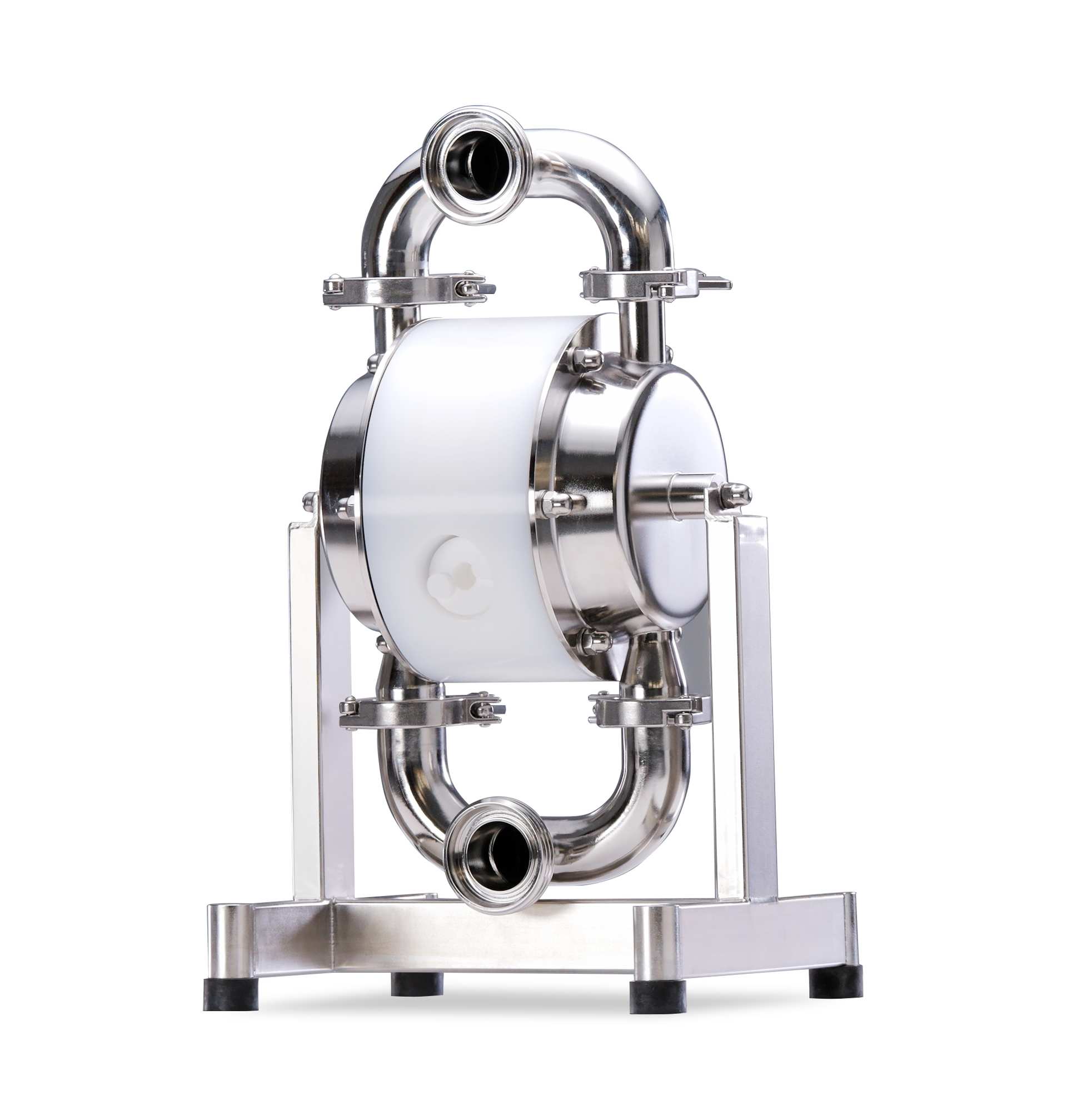

Die DELLMECO ‚Hygienic Baureihe‘ sind Druckluftmembranpumpen, die speziell auf die Anforderungen der Lebensmittel-, Getränke-, Pharma- und Kosmetikindustrie entwickelt wurden.
Schnelle Demontage
Das Klemmensystem ermöglicht eine schnelle Demontage ohne Werkzeug.
Glatte Oberfläche
Die Verbundmenbranen haben eine ebene Oberfläche, die Probleme mit mikrobiellen Wachstum reduziert. Die Membranen sind in Lebensmittelqualität erhältlich – reines TFM (PTFE).
Höchste Oberflächengüte
Die Pumpengehäuse sind elektropoliert, um eine hygienische Oberfläche zu erhalten. Andere spezielle Oberflächenveredelungen können je nach Bedarf durchgeführt werden.
Eco-Luftventil
Das Luftsteuerventil ist schmierungsfrei. Es gelangt kein Öl oder Fett durch den Schalldämpfer in die Umwelt.
Felxible Anschlüsse
Die Pumpe wird serienmäßig mit Schraubverbindungen nach DIN 11851 geliefert. Sie kann jedoch mit nahezu allen im Hygienebereich eingesetzten Anschlüssen wie TriClamp, SMS, RJT, JIS oder ANSI ausgerüstet werden.
CIP und SIP fähig
Clean-In-Place” (CIP) und „Sterilisation-In-Place” (SIP) sind für automatische Reinigung und Desinfektion ohne Ausbau der Pumpe dem Leitungssystem ausgelegt.

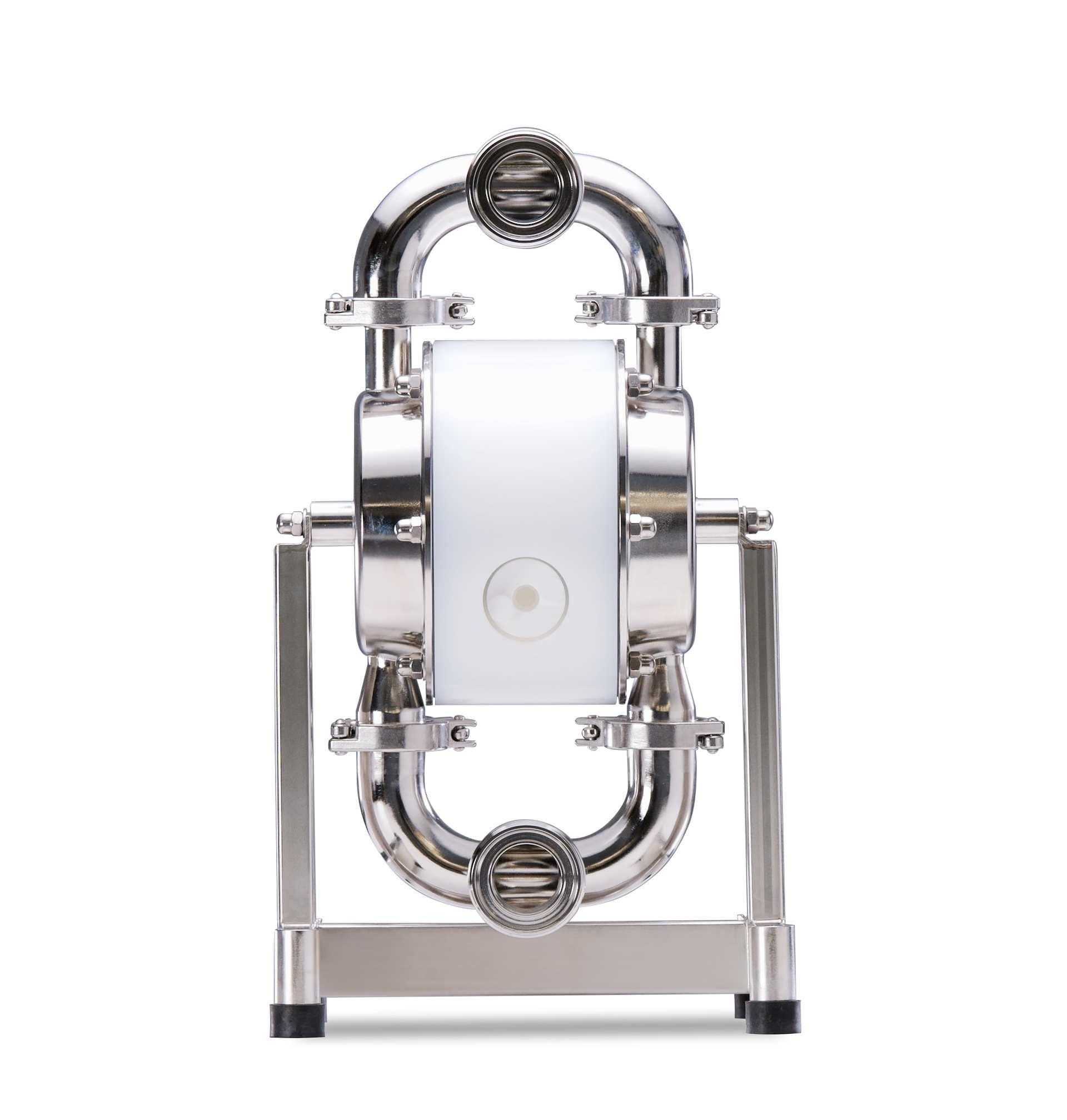

360°-ANSICHT
Installation der Pumpe
Pumpe selbstansaugend
Die druckluftbetriebenen Doppelmembranpumpen von Dellmeco sind trocken selbstansaugend. Bei gefüllter Saugleitung kann eine Saughöhe von bis zu 8,0 m WS erreicht .werden. Die Saughöhe variiert je nach Membranwerkstoff und Fördermedium.
Pumpe getaucht
Die druckluftbetriebenen Doppelmembranpumpen von Dellmeco können im Fördermediumgetaucht betrieben werden. Vor dem Eintauchen der Pumpe sind die Pumpenwerkstoffe zu überprüfen. Die Abluft des Luftmotors muss über eine separate Abluftleitung oberhalb des Flüssigkeitsspiegels in die
Pumpe mit Vordruck
Die druckluftbetriebenen Doppelmembranpumpen von Dellmeco können mit einem saugseitigen Vordruck von max. 0,6 bar betrieben werden. Um einen ungewollten Volumenstrom zu verhindern, ist in der
Empfohlener Einbau und Anschlss der DELLMECO Pumpen
Um die Zugseile und Anschlüsse an die Pumpe zu reduzieren, ist es empfehlenswert, den Schlauch auf der Ansaugseite und Druck, sowie Anschlüsse zur Druckluft zu verwenden. Für die besten Ergebnisse DELLMECO empfiehlt auf der Seite der Pumpe Pulsationsdämpfer installieren.
Pumpen auch in Ex-Ausführung erhältlich
Kunststoffpumpe mit integriertem Pulsationsdämpfer
1) Connect a flow valve and drain valve to the fluid discharge port of the pump.
2) Connect a valve for maintenance to the fluid suction intake port of the pump.
3) Connect a hose to the valve on the suction-port side and the valve of the discharge-port side of the pump.
4) Connect a hose on the suction-side intake and the discharge-port side to the respective vessels.
Sonderversionen
Transportwagen
Heiz- Kühlmantel

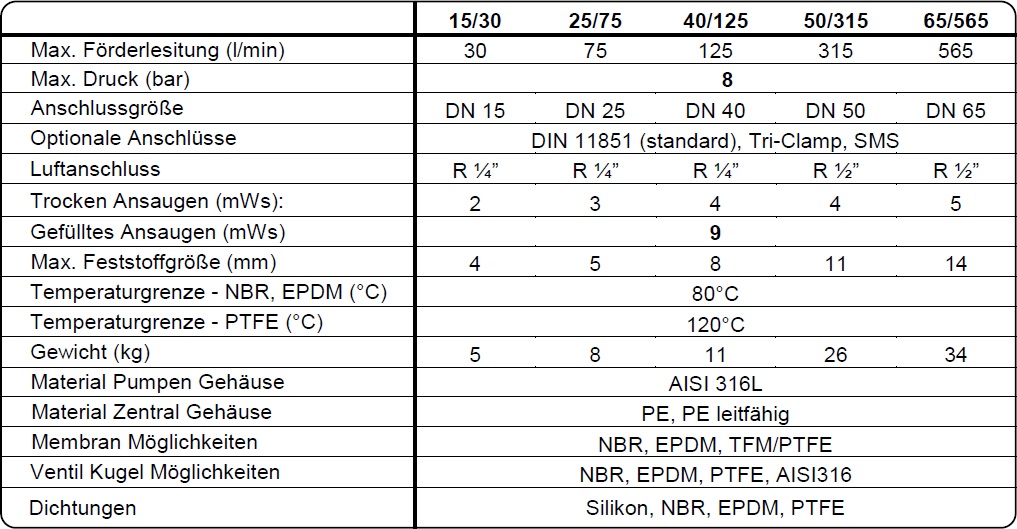

Technische Daten
Darstellung und Bemaßung

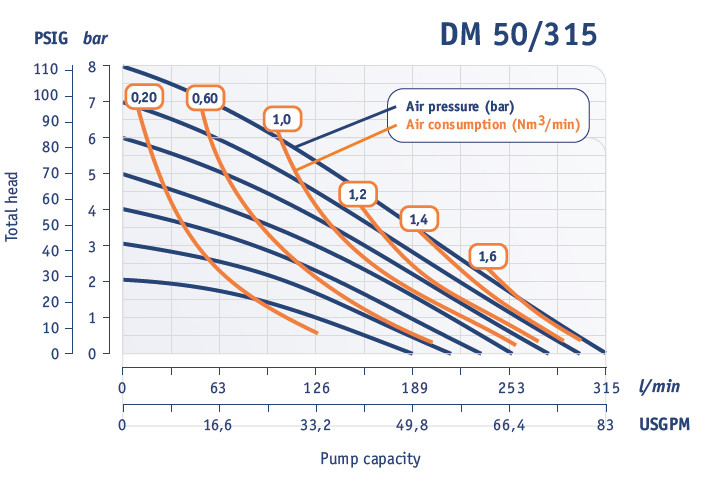

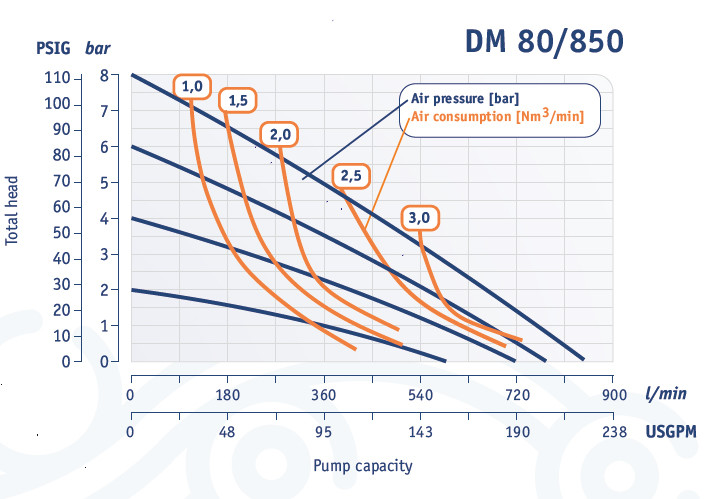

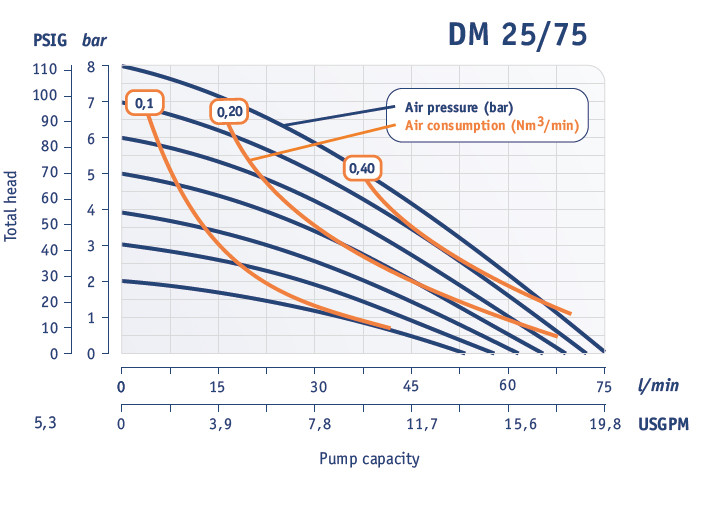

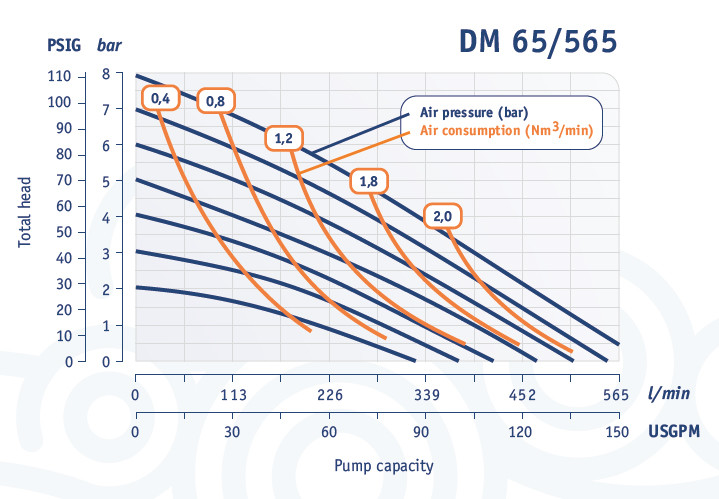

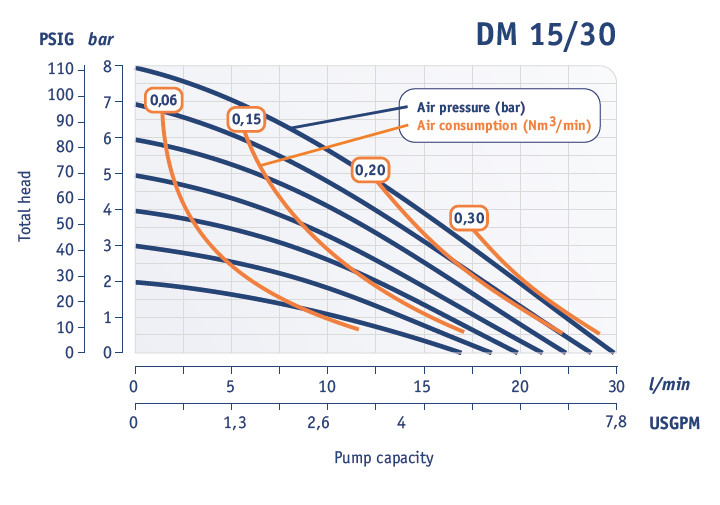

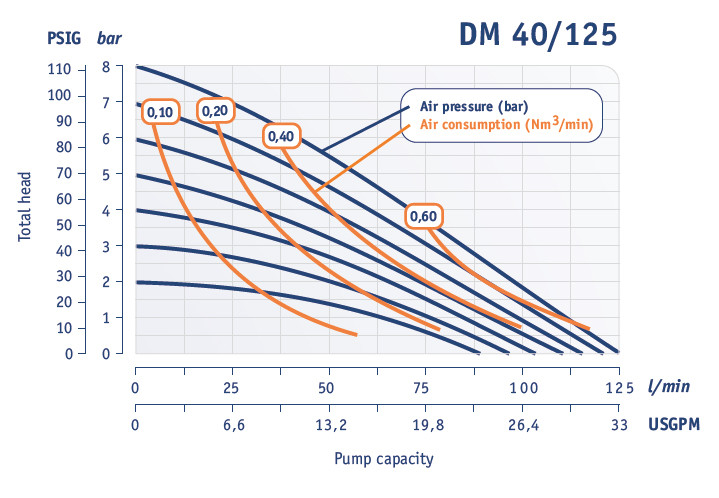

Leistungskurven
Die in den Betriebskurven enthaltene Pumpenleistung bezieht sich auf Wasser (1 cPs).
Dieser Wert muss entsprechend neu berechnet werden, wenn das Fördermedium eine höhere Viskosität aufweist.
So wählen Sie die Pumpengröße aus …
1. Geben Sie die erforderliche Förderleistung (l/min) und den Hubdruck ein ,(Beispiel: Leistung 50 l/min bei 4 bar Druck)
2. Ermitteln Sie den ungefähren Luftdruck- und Volumenbedarf (Beispiel: Anforderung 0,40 Nm3/min bei einem Druck von 6 bar

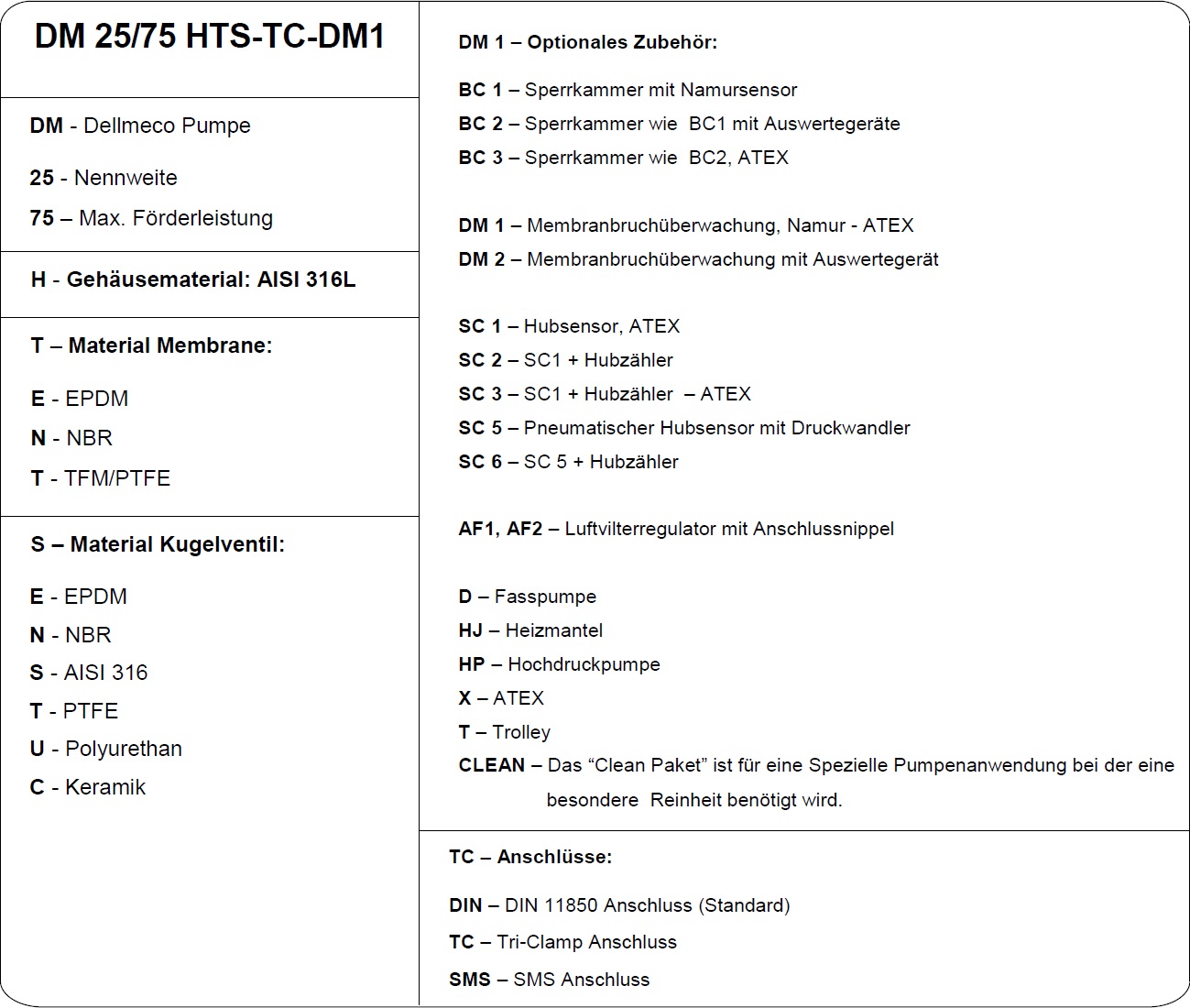

Pumpencode
